SCHELL MONTUS 820 C WC-szerelőmodul

• SCHELL MONTUS 820 C WC-szerelőmodul

• Szerelőmodul vakolat alatti WC-tartály

  Szerelőmodul tartófalhoz vagy fal előtti szereléshez

  Önhordós profilos fém keret, állítható magasságú lábakkal, szinterezett szürke felület

  Előreszerelt vakolat alatti SCHELL WC-tartállyal

  A kétmennyiséges öblítés elindítása a SCHELL WC-nyomólapjain keresztül történik.

  Vízmegtakarítás: a késleltetett töltési folyamat kb. 0,5 l/öblítés vizet takarít meg.

• KISZERELÉS TARTALMA:

  • Szerelőelem magassága: 820 mm
  • Szerelvénycsatlakozó, külső menet: 1/2", hátul, felül, oldalt
  • Vakolat alatti WC-tartály 150 mm, működtetése felülről vagy elölről
  • Kétmennyiséges öblítés
  • Lábak magassága 0-200 mm között állítható
  • Rögzítőalkatrészek a szerelőlábakhoz
  • SCHELL szabályozható sarokszelep, töltőszelep I. zajosztály
  • Öblítőcső Ø 45 mm, védődugóval
  • Lefolyókönyök Ø 90 mm védődugóval
  • Átkötőelem Ø 90 / 110 mm
  • WC-csatlakozógarnitúra Ø 90 mm
  • M12 x 200 mm-es WC-rögzítés védőcsővel, csavaranyával és takarósapkával
  • Fali rögzítés

• FELHASZNÁLI TERÜLET / MŰSZAKI ADATOK:

  • A fali WC-khez 180 vagy 230 mm-es rögzítési mérettel
  • Gyári beállítás: 3 és 6 l
  • Kicsi öblítési mennyiség: 3 / 3 l, igény esetén 2 l
  • Nagy öblítési mennyiség: 6 / 7 l, igény esetén 4 l
  • 400 kg-ig terhelhető

• RÉSZLETEK:

  • Engedélyszám: Tanúsítványok igény esetén
  • Súly: 11.6 kg/db.
  • Csomagolási egység: 1
  • Méret: DN 15 menet: 1/2 külső menet

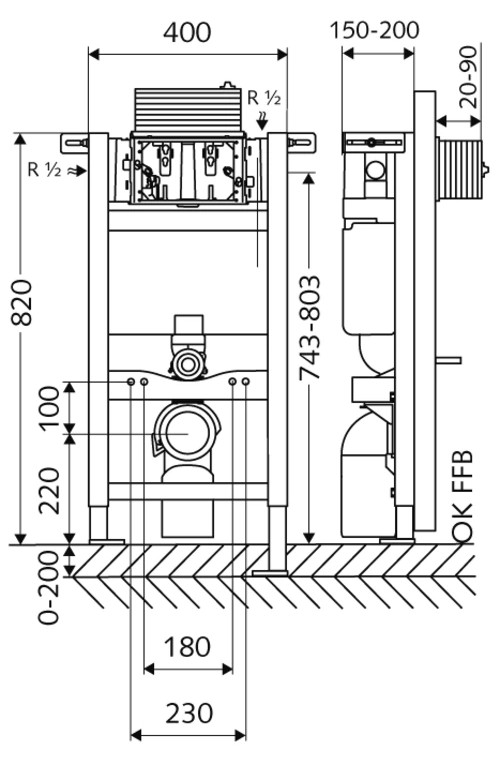

Műszaki rajz

Cikkszám: 03 060 00 99

Műszaki rajz és dokumentumok – új lapon nyílnak:

• Műszaki rajz – nagy méretben (kép)
